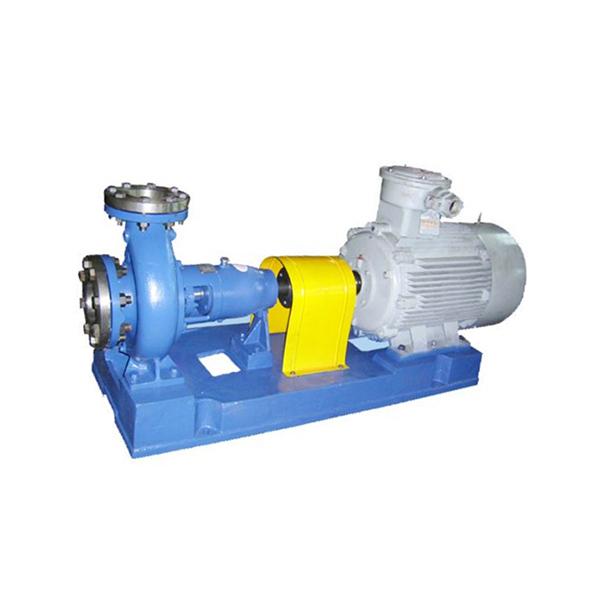

簡介：CZ型化工流程泵是引進國外先進技術生產的產品。該泵是臥式、單級、單吸離心泵，是目前國內較先進泵種之一。該型泵可輸送各種溫度和濃度的硝酸、硫酸、鹽酸和磷酸等無機酸和有機酸；各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液；各種液態石油化工產品、有機化合物，以及其他有腐蝕的液體。

CZ型化工流程泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用單、雙端面機械密封或軟填料密封,用戶可以根據實際工況選定。

應用：煉油廠；

化學和石油化學工業；

煤加工工業；

造紙、紙漿液；

制糖業等。

性能范圍：流量Q 6~2000m3/h

揚程H 3~1160m

出口直徑DN 32~300mm

工作壓力 ~2.5MPa

工作溫度 -80~300℃

泵型號意義說明：

圖片關鍵詞

結構特點：CZ型系列泵泵體為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制油位，充分保證軸承在良好潤滑狀態下工作，使軸承具有較佳使用壽命。葉輪為半開式葉輪，由背葉片或平衡孔平衡軸向力，殘余軸向力由軸承平衡。部份泵體設計成雙軸封根據使用情況的不同，可采用動力密封和雙機封，可以采用內沖洗、自沖洗、外沖洗對機械密封進行沖洗和冷卻。軸承深溝球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。CZ系列泵42種型號只需8種軸承架，通用性強標準化程度高，且結構緊湊合理，外觀質量好。聯軸器為爪型、柱銷型、膜片型等供用戶選擇。膜片可分裝式，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵的入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。

性能參數表

用戶使用時應嚴格注意

一、應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。

二、開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。

三、起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。

四、冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。

五、用冷凝水作密封沖洗液效果是理想的，溫度<85℃。

六、冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。

故障排除方法和訂貨須知

故障

原因

解決方法

出口無排量

1、泵內沒有灌滿液體

2、吸入管路有空氣吸入

3、安裝高度太高，輸入熱的或易汽化介質

4、轉向反

5、要求揚程大于揚程

1、重灌液體

2、修理管路

3、降低泵安裝高度

4、改變轉向

5、選擇新泵

流量不足

1、底閥太小

2、吸入管路浸入液體深度不夠，有空氣帶入泵內

3、吸入管徑太小，有雜物阻塞

4、排出管過細，管路損失太小

5、葉輪磨損

1、配置大底閥

2、增加浸入深度

3、換粗管，清楚雜物

4、更換排出管路

5、更換葉輪

振動噪聲大

1、泵于電機軸不同心

2、泵軸彎曲

3、葉輪螺母松脫

4、泵內有雜物進入

5、軸承損壞

1、校準泵與電機軸心線

2、卸下校直或更換新軸

3、卸泵、上緊葉輪螺母

4、卸泵、清除雜物

5、更換軸承

軸承過熱

1、油杯無油

2、泵軸與電機軸不對中

1、加油

2、兩軸對中

訂貨須知

輸送介質性質

泵的性能參數 液體名稱、成份

流量使用溫度及溫度變化范圍

揚程粘度

進口壓力比重

出口壓力飽和蒸汽壓力（在使用溫度下）

NPSHa值濃度

PH值

泵的結構 所含固體顆粒名稱、大小、比重、含量

泵過流部分材料有無析出結晶

密封形式 電動機

出口方向形式、轉速、電壓、周波

口徑備件、特殊附件

法蘭規格 特殊要求
