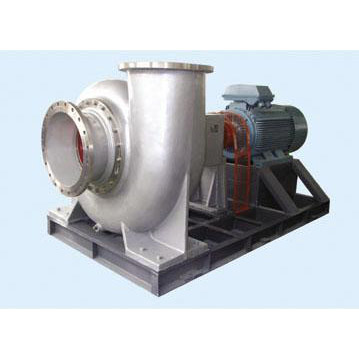

簡介：HSP型化工混流泵是介于離心泵和軸流泵之間的一種泵，能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。該泵性能高、能耗小，在整個機能范圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截面大，不易堵塞，結構緊固，使用壽命長。

HSP型化工混流泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用雙端面機械密封,用戶可以根據實際工況選定。

應用：化工流程中強制循環；

海水養殖；

城市煤氣工程；

水處理系統。

性能范圍：流量Q ~7000m3/h

揚程H ~25m

進口直徑DN 200~700mm

工作壓力 1.0MPa

工作溫度 -20~120℃

泵型號意義說明：

圖片關鍵詞

結構特點：

混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。裝有精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣，轉子不會因為泵承受受載荷而產生彎曲，從而保證軸承的最佳使用壽命。

由于較大的過流面積，從而減少阻塞。泵的旋轉方向，從驅動端看，為順時針方向。動力驅動可采用電動機或內燃機。泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。

性能參數表

圖片關鍵詞

用戶使用時應嚴格注意

一、應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。

二、開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。

三、起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。

四、冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。

五、用冷凝水作密封沖洗液效果是理想的，溫度<85℃。

六、冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。

故障排除方法和訂貨須知

故障

原因

解決方法

出口無排量

1、泵內沒有灌滿液體

2、吸入管路有空氣吸入

3、安裝高度太高，輸入熱的或易汽化介質

4、轉向反

5、要求揚程大于揚程

1、重灌液體

2、修理管路

3、降低泵安裝高度

4、改變轉向

5、選擇新泵

流量不足

1、底閥太小

2、吸入管路浸入液體深度不夠，有空氣帶入泵內

3、吸入管徑太小，有雜物阻塞

4、排出管過細，管路損失太小

5、葉輪磨損

1、配置大底閥

2、增加浸入深度

3、換粗管，清楚雜物

4、更換排出管路

5、更換葉輪

振動噪聲大

1、泵于電機軸不同心

2、泵軸彎曲

3、葉輪螺母松脫

4、泵內有雜物進入

5、軸承損壞

1、校準泵與電機軸心線

2、卸下校直或更換新軸

3、卸泵、上緊葉輪螺母

4、卸泵、清除雜物

5、更換軸承

軸承過熱

1、油杯無油

2、泵軸與電機軸不對中

1、加油

2、兩軸對中

訂貨須知

輸送介質性質

泵的性能參數 液體名稱、成份

流量使用溫度及溫度變化范圍

揚程粘度

進口壓力比重

出口壓力飽和蒸汽壓力（在使用溫度下）

NPSHa值濃度

PH值

泵的結構 所含固體顆粒名稱、大小、比重、含量

泵過流部分材料有無析出結晶

密封形式 電動機

出口方向形式、轉速、電壓、周波

口徑備件、特殊附件
