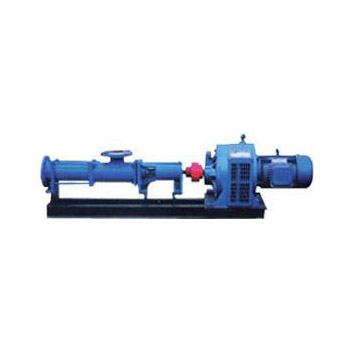

一、G型齒輪變速螺桿泵產品概述

單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。

由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

二、G型齒輪變速螺桿泵技術參數：

流量：0-150m3/h；
揚程：60-120m；
功率：0.75-37kw；
轉速：500-960r/min；
口徑：20-135MM；
溫度：-15-200℃。

三、G型齒輪變速螺桿泵型號意義：

G 35-1
G - G系列螺桿泵
35 - 螺桿名義直徑
1 - 表示一級泵

四、G系列單螺桿泵單級,由齒輪變速電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.3Mpa			壓力0.6Mpa			可調轉數
型號	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)
G20-1	960	0.96	0.75-6級	960	0.8	0.75-6級	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8級	720	0.5	0.75-8級
	510	0.4	0.55-4級/齒輪箱	510	0.3	0.75-4級/齒輪箱
G25-1	960	2.4	0.75-6級	960	2	1.5-6級	125～1250	0.1～3	1.5
	720	1.5	0.55-8級	720	1.27	1.1-8級
	510	1.08	0.55-4級/齒輪箱	510	0.9	1.1-4級/齒輪箱
G30-1	960	3.6	1.5-6級	960	3	2.2-6級	125～1250	0.2～4	2.2
	720	2.28	1.1-8級	720	1.9	1.5-8級
	510	1.63	1.1-4級/齒輪箱	510	1.35	1.5-4級/齒輪箱
G35-1	720	4.8	2.2-8級	720	4.04	3-8級	125～890	0.3～5	3
	510	3.36	1.5-4級/齒輪箱	510	2.8	2.2-4級/齒輪箱
	380	1.92	1.1-4級/齒輪箱	380	1.60	1.5-4級/齒輪箱
G40-1	510	6.8	2.2-4級/齒輪箱	510	5.6	3-4級/齒輪箱	125～890	0.3～10	4
	380	5.1	1.5-4級/齒輪箱	380	4	2.2-4級/齒輪箱
	252	2.65	1.1-6級/齒輪箱	252	2.2	1.5-6級/齒輪箱
G50-1	510	13.8	4-4級/齒輪箱	510	11.5	5.5-4級/齒輪箱	80～750	1～18	5.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-1	510	20.8	7.5-4級/齒輪箱	510	16	11-4級/齒輪箱	63～630	1～20	11
	380	15.6	7.5-4級/齒輪箱	380	12	11-4級/齒輪箱
	252	7.8	5.5-6級/齒輪箱	252	6	7.5-6級/齒輪箱
G70-1	510	26	11-4級/齒輪箱	510	20	11-4級/齒輪箱	56～560	1～22	11
	380	17	7.5-4級/齒輪箱	380	13	11-4級/齒輪箱
	252	9.1	7.5-6級/齒輪箱	252	7	7.5-6級/齒輪箱
G85-1	380	32	11-4級/齒輪箱	380	25	15-4級/齒輪箱	37～370	2～24	15
	252	21	7.5-6級/齒輪箱	252	16	11-6級/齒輪箱
	189	11	5.5-8級/齒輪箱	189	8	11-8級/齒輪箱
G105-1	380	80	15-4級/齒輪箱	380	65	22-4級/齒輪箱	29～290	3～50	22
	252	44	15-6級/齒輪箱	252	34	22-6級/齒輪箱
	189	29	11-8級/齒輪箱	189	22	15-8級/齒輪箱
G135-1	380	132	37-4級/齒輪箱	380	120	45-4級/齒輪箱	18～180	3～56	45
	252	95	30-6級/齒輪箱	252	80	37-6級/齒輪箱
	189	65	18.5-6級/齒輪箱	189	53	30-8級/齒輪箱

雙級,由齒輪變速電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號	壓力0.8Mpa			壓力1.2Mpa			可調轉數
型號	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)	轉數 (r/min)	流量 (m³/h)	電動機 功率 (kw)
G20-2	960	0.96	1.5-6級	960	0.8	1.5-6級	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8級	720	0.5	1.5-8級
	510	0.4	1.1-4級/齒輪箱	510	0.3	1.1-4級/齒輪箱
G25-2	960	2.4	1.5-6級	960	2	2.2-6級	125～1250	0.1～3	2.2
	720	1.5	1.1-8級	720	1.27	1.5-8級
	510	1.08	1.1-4級/齒輪箱	510	0.9	1.5-4級/齒輪箱
G30-2	960	3.6	3-6級	960	3	3-6級	125～1250	0.2～4	3
	720	2.28	1.5-8級	720	1.9	2.2-8級
	510	1.63	1.5-4級/齒輪箱	510	1.35	2.2-4級/齒輪箱
G35-2	720	4.8	3-8級	720	4.04	4-8級	125～890	0.3～5	4
	510	3.36	2.2-4級/齒輪箱	510	2.8	3-4級/齒輪箱
	380	1.92	1.5-4級/齒輪箱	380	1.60	2.2-4級/齒輪箱
G40-2	510	6.8	4-4級/齒輪箱	510	5.6	5.5-4級/齒輪箱	125～890	0.3～10	5.5
	380	5.1	3-4級/齒輪箱	380	4	4-4級/齒輪箱
	252	2.65	2.2-6級/齒輪箱	252	2.2	3-6級/齒輪箱
G50-2	510	13.8	5.5-4級/齒輪箱	510	11.5	7.5-4級/齒輪箱	80～750	1～18	7.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-2	510	20.8	15-4級/齒輪箱	510	16	15-4級/齒輪箱	63～630	1～20	15
	380	15.6	11-4級/齒輪箱	380	12	15-4級/齒輪箱
	252	7.8	7.5-6級/齒輪箱	252	6	11-6級/齒輪箱
G70-2	510	26	15-4級/齒輪箱	510	20	18.5-4級/齒輪箱	56～560	1～22	18.5
	380	17	11-4級/齒輪箱	380	13	15-4級/齒輪箱
	252	9.1	11-6級/齒輪箱	252	7	11-6級/齒輪箱
G85-2	380	32	18.5-4級/齒輪箱	380	25	22-4級/齒輪箱	37～370	2～24	22
	252	21	15-6級/齒輪箱	252	16	18.5-6級/齒輪箱
	189	11	15-8級/齒輪箱	189	8	15-8級/齒輪箱
G105-2	380	80	30-4級/齒輪箱	380	65	37-4級/齒輪箱	29～290	3～50	37
	252	44	30-6級/齒輪箱	252	34	30-6級/齒輪箱
	189	29	22-8級/齒輪箱	189	22	22-8級/齒輪箱
G135-2	380	132	55-4級/齒輪箱	380
